WEH2.0-1-403-PN10-M/EC-1D

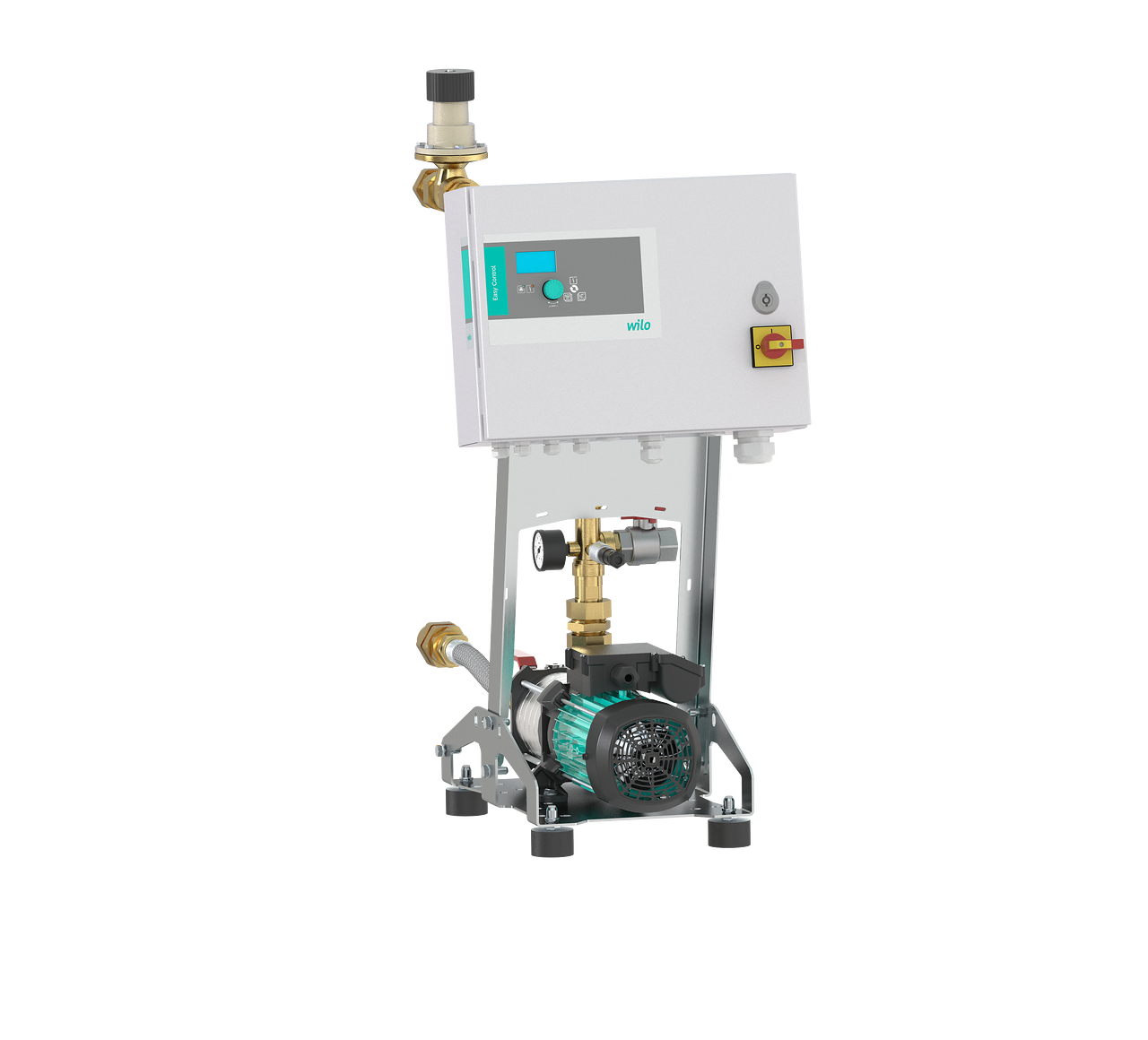

Kompaktni sistem za održavanje pritiska isporučuje se kao jedinica spremna za priključivanje, čime se omogućuje jednostavna instalacija i puštanje u rad. Sistem se sastoji od mehaničkih i hidrauličnih komponenti, kao i upravljačkih jedinica: pumpe, PPH rezervoara, cevovoda i pripadajuće opreme, kao što su: zaporni ventili, priključne cevi, sigurnosni ventil, uložak filtera i nepovratni ventil, jedinica za odzračivanje mehaničkog zaptivača pumpe, senzor pritiska, upravljački uređaj pumpe. Priključak između pumpe i rezervoara na potisnoj strani i priključak za postrojenje i mrežni priključak moraju se izvesti na objektu.

Wilo-WEH se koristi za obezbeđivanje konstantnog i stabilnog pritiska u sistemu. Prilikom širenja, medijum se preuzima u rezervoar, dok se prilikom skupljanja vraća nazad kako bi se sistem popunio.

Za ugradnju u komercijalne objekte (administrativne zgrade, hotele, bolnice, robne kuće, škole, ...) i sisteme za grejanje i klimatizaciju za daljinska grejanja.

Komponente:

Upravljački uređaj/regulacioni uređaj

Potpuno elektronska centralna upravljačka jedinica

• Plastično kućište sa klasom zaštite IP 54 i glavnim prekidačem
• Dojava rada i greške
• Podesivi parametri za podešavanje pritiska
• Sa funkcijom za punjenje pumpe

Pumpa

Višestepena pumpa serije Medana stvara trenutno potreban protok i pritisak, kako bi se nivo potrebnog pritiska stabilno održavao. Ona može da se koristi kod sistema za grejanje toplom vodom, u sistemima sa hladnom ili toplom vodom, kao i kod industrijskih cirkulacionih sistema.

Rezervoar

Rezervoar je dostupan sa zapreminama od 200 do 5000 l i izrađen je od polipropilena homopolimera sa odličnom otpornošću na koroziju. Pripremljeni su svi potrebni priključci. Na rezervoar je postavljen elektromagnetni ventil za punjenje rezervoara. Osim toga, na rezervoar su pričvršćeni plivajući prekidač za nivo i plivajući prekidač za nadziranje nedostatka vode. Na gornjoj strani rezervoara nalazi se poklopac sa drškom.

Cevovod

Instalirana su dva cevovoda, jedan na potisnoj, a drugi na usisnoj strani. Između cevovoda je instaliran sigurnosni ventil. Ako pritisak fluida usled širenja mnogo poraste, otvara se sigurnosni ventil, tako da fluid može da teče iz sistema u rezervoar. Na usisnoj strani postoji zaporni ventil i uložak za filter. Na potisnoj strani nalazi se nepovratni i zaporni ventil. Za nadzor pritiska u sistemu instaliran je senzor pritiska. Kada pritisak u sistemu opadne, senzor će to detektovati i pokrenuti pumpu kako bi se fluid iz rezervoara upumpao nazad u sistem i povećao pritisak do postizanja zadate vrednosti.
